cesiumjs Primitive创建图像物体

CesiumJs yekong

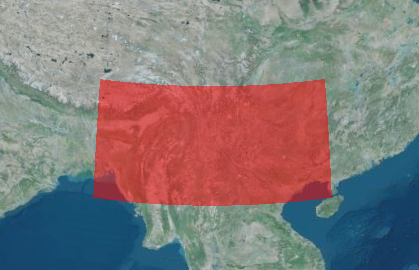

通过Primitive创建图像物体,Primitive自定义程度更高,我们实现一些我们想要的效果,不过相对的层级也会增加。

cesiumjs Primitive创建图像物体

创建几何体

// 创建几何体
  let rectGeometry = new Cesium.RectangleGeometry({
    rectangle: Cesium.Rectangle.fromDegrees(
        // 西边经度
        90,
        // 南边纬度
        20,
        // 东边经度
        110,
        // 北边纬度
        30),
    height: 0,
    vertexFormat: Cesium.PerInstanceColorAppearance.VERTEX_FORMAT
  })

创建几何体实例

  let instance = new Cesium.GeometryInstance({
    geometry: rectGeometry,
    attributes: {
      color: Cesium.ColorGeometryInstanceAttribute.fromColor(
          Cesium.Color.RED.withAlpha(0.5)
      )
    }
  })

创建图元

  let primitive = new Cesium.Primitive({
    geometryInstances: instance,
    // 材质 设置外观
    appearance: new Cesium.PerInstanceColorAppearance({
      flat: true
    })
  })

添加

viewer.scene.primitives.add(primitive)

Cesium.RectangleGeometry方法介绍

Cesium.RectangleGeometry 是 Cesium 库中用于创建矩形几何形状的方法,通常用于在地球表面上呈现一个矩形区域。RectangleGeometry 通常与其他 Cesium 组件一起使用,如 GeometryInstancePrimitive,以在地球表面上可视化它。

以下是 Cesium.RectangleGeometry 的参数介绍:

  1. rectangle (必需):

    • 类型:Rectangle
    • 描述:描述矩形在地球表面上的位置的矩形。
  2. rotation

    • 类型:Number
    • 描述:矩形的旋转量,以弧度为单位。
  3. ellipsoid

    • 类型:Ellipsoid
    • 默认值:Ellipsoid.WGS84
    • 描述:矩形所在的椭球体。
  4. granularity

    • 类型:Number
    • 默认值:Math.RADIANS_PER_DEGREE
    • 描述:指定每个纬度和经度的点之间的最大距离。
  5. height

    • 类型:Number
    • 默认值:0.0
    • 描述:矩形在椭球体上的高度。
  6. extrudedHeight

    • 类型:Number
    • 默认值:undefined
    • 描述:矩形拉伸到的高度。
  7. vertexFormat

    • 类型:VertexFormat
    • 默认值:VertexFormat.DEFAULT
    • 描述:描述了几何体的属性,这决定了几何体的外观和功能。
  8. stRotation

    • 类型:Number
    • 默认值:0.0
    • 描述:纹理坐标旋转量,以弧度为单位。

Cesium.RectangleGeometry方法介绍

Cesium.GeometryInstance 在 Cesium 中表示几何形状的实例,用于定义几何的外观以及与其关联的数据。当你想在场景中渲染一个几何形状时,例如一个矩形、圆或多边形,你首先创建一个相应的几何对象,然后使用 GeometryInstance 对象来实例化它。

以下是 Cesium.GeometryInstance 的构造函数的参数介绍:

  1. geometry (必需):

    • 类型:Geometry
    • 描述:要创建实例的几何形状。
  2. modelMatrix

    • 类型:Matrix4
    • 默认值:Matrix4.IDENTITY
    • 描述:一个 4x4 矩阵,用于变换几何形状。这是一个可选参数,如果不提供,将使用默认的单位矩阵,这意味着几何体不会被变换。
  3. id

    • 类型:Object
    • 描述:与几何实例关联的可选用户定义对象,它可以在运行时用于存储或检索与实例关联的自定义数据。
  4. attributes

    • 类型:Object
    • 描述:该对象定义了几何实例的外观,如颜色、显示和非显示状态等。例如,你可以使用这个参数为几何实例设置一个特定的颜色。
  5. show

    • 类型:Boolean
    • 默认值:true
    • 描述:指定几何实例是否应该在场景中可见。

例子:

const instance = new Cesium.GeometryInstance({
    geometry: new Cesium.RectangleGeometry({
        rectangle: Cesium.Rectangle.fromDegrees(-100.0, 20.0, -90.0, 30.0)
    }),
    attributes: {
        color: Cesium.ColorGeometryInstanceAttribute.fromColor(Cesium.Color.RED)
    }
});

在上面的例子中,我们创建了一个 RectangleGeometry 的实例,然后使用 GeometryInstance 实例化它,并设置其颜色为红色。

当前内容为观看threejs视频 Three.js可视化企业实战WEBGL课 课程-Primitive创建图像物体-实践的学习笔记
