echarts 伪3d圆柱体堆叠柱状图

echarts yekong

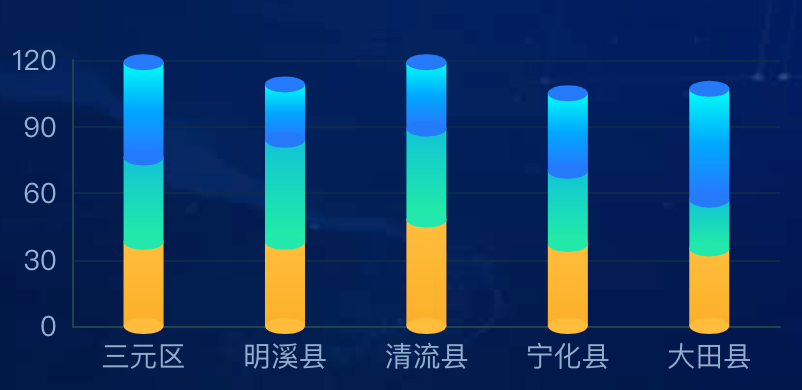

echarts 伪3d圆柱体堆叠柱状图效果实例,柱状图为渐变色堆叠为3d圆柱体柱状图,每个柱状图底部有个半圆效果会遮挡住下面的柱状图,柱状图顶部有一个椭圆遮挡柱状图顶部,让柱状图看起来像一个圆柱体

echarts 伪3d圆柱体堆叠柱状图

实例代码

drawEcharts() {
  var that = this
  const imageDom = new Image();
  let myChart = echarts.init(that.$refs.echarts)
  let names = ["三元区", "明溪县", "清流县", "宁化县", "大田县"]
  var list = names.map(name => ({
    name,
    value: this.getRandomInt(20, 50),
    value2: this.getRandomInt(20, 50),
    value3: this.getRandomInt(20, 50),
    value4: 0,
    value5: this.getRandomInt(20, 50),
    value6: this.getRandomInt(20, 50),
  }))
  var option = {

    grid: {
      left: '20',
      right: '10',
      top: '60',
      bottom: '10',
      containLabel: true
    },
    legend: {
      top: 0,
      right: '0',
      itemWidth: 8,
      itemHeight: 8,
      textStyle: {
        color: 'rgba(157, 185, 233, 1)',
        fontSize: '14'
      },
      icon: 'circle',
    },
    tooltip: {
      show: true,
      trigger: 'axis',
    },
    xAxis: {
      data: list.map(obj => obj.name),
      axisLine: {
        lineStyle: {
          color: '#1e424e',
        }
      },
      axisTick: {
        show: false
      },
      axisLabel: {
        color: 'rgba(143, 173, 204, 1)',
        fontSize: 14,
        // rotate: -45
      }
    },
    yAxis: [
      {
        splitNumber: 3,
        nameTextStyle: {
          color: 'rgba(146, 178, 215, 1)',
          fontSize: 14
        },
        axisLine: {
          show: true,
          lineStyle: {
            color: '#1e424e'
          }
        },
        axisTick: {
          show: false
        },
        axisLabel: {
          color: 'rgba(146, 178, 215, 1)',
          fontSize: 14
        },
        splitLine: {
          show: true,
          lineStyle: {
            color: '#0d2a4d'
          }
        },
        yAxisIndex: 0
      }],
    series: [
      {
        name: '家庭林场',
        type: 'bar',
        stack: '总量', // 堆叠标识符
        barWidth: 20,
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
                0, 0, 0, 1,
                [
                  {offset: 0, color: 'rgba(255, 190, 60, 1)'},
                  {offset: 1, color: 'rgba(252, 176, 41, 1)'}
                ]
            ),
          }
        },
        data: list.map(obj => obj.value),
        markPoint: {
          symbol: 'path://M112 512a400 240 0 1 0 800 0 400 240 0 1 0-800 0Z', // 使用 SVG path 绘制扁圆形状
          symbolSize: [20, 8], // 设置扁圆的宽和高
          itemStyle: {
            color: '#ffbd3b' // 圆盘颜色
          },
          data: list.map((obj, index) => ({
            xAxis: index, // 对应柱子的横坐标
            yAxis: 0// 柱子的值加上一些偏移量
          }))
        }
      },
      {
        name: '股份林场',
        type: 'bar',
        stack: '总量', // 堆叠标识符
        barWidth: 25,
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
                0, 0, 0, 1,
                [
                  {offset: 0, color: 'rgba(17, 196, 215, 1)'},
                  {offset: 1, color: 'rgba(34, 237, 164, 1)'}
                ]
            ),
          }
        },
        data: list.map(obj => obj.value2),
        markPoint: {
          symbol: 'path://M112 512a400 240 0 1 0 800 0 400 240 0 1 0-800 0Z', // 使用 SVG path 绘制扁圆形状
          symbolSize: [20, 8], // 设置扁圆的宽和高
          itemStyle: {
            color: '#21e8ab' // 圆盘颜色
          },
          data: list.map((obj, index) => ({
            xAxis: index, // 对应柱子的横坐标
            yAxis: obj.value // 柱子的值加上一些偏移量
          }))
        }
      },
      {
        name: '林业专业合作社',
        type: 'bar',
        stack: '总量', // 堆叠标识符
        barWidth: 20,
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
                0, 0, 0, 1,
                [
                  {offset: 0, color: '#00FFF6'},
                  {offset: 0.5, color: '#00A8FF'},
                  {offset: 1, color: '#2A76FF'}
                ]
            ),
          }
        },
        data: list.map(obj => obj.value3),
        markPoint: {
          symbol: 'path://M112 512a400 240 0 1 0 800 0 400 240 0 1 0-800 0Z', // 使用 SVG path 绘制扁圆形状
          symbolSize: [20, 8], // 设置扁圆的宽和高
          itemStyle: {
            color: '#257afa' // 圆盘颜色
          },
          data: list.map((obj, index) => ({
            xAxis: index, // 对应柱子的横坐标
            yAxis: obj.value + obj.value2 // 柱子的值加上一些偏移量
          }))
        },
      },
      {
        name: '林业专业合作社',
        type: 'bar',
        stack: '总量', // 堆叠标识符
        barWidth: 20,
        tooltip: {
          show: false
        },
        legend: {
          show: false
        },
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
                0, 0, 0, 1,
                [
                  {offset: 0, color: '#00FFF6'},
                  {offset: 0.5, color: '#00A8FF'},
                  {offset: 1, color: '#2A76FF'}
                ]
            ),
          }
        },
        data: list.map(obj => obj.value4),
        markPoint: {
          symbol: 'path://M112 512a400 240 0 1 0 800 0 400 240 0 1 0-800 0Z', // 使用 SVG path 绘制扁圆形状
          symbolSize: [20, 8], // 设置扁圆的宽和高
          itemStyle: {
            color: '#257afa' // 圆盘颜色
          },
          data: list.map((obj, index) => ({
            xAxis: index, // 对应柱子的横坐标
            yAxis: obj.value + obj.value2+ obj.value3 // 柱子的值加上一些偏移量
          }))
        },
      }
    ]
  }
  myChart.clear()
  myChart.resize()
  myChart.setOption(option)
},
