threejs 全面讲解UV与应用

今天要学习的是threejs 全面讲解UV与应用

threejs版本

使用到的threejs版本

"three": "^0.154.0",

UV介绍

在三维图形中，UV映射（或UV贴图）是一种将二维纹理贴图应用到三维对象表面的技术。在这里，"U"和"V"是纹理空间的坐标轴，与三维空间的X、Y和Z轴不同。UV映射允许你定义三维模型的哪一部分对应于纹理贴图的哪一部分。

简单地说，UV坐标定义了如何将2D纹理（即图像）精确地“贴”到3D模型的表面上。每个模型的顶点都会有与之关联的UV坐标，这些坐标指向纹理贴图上的一个特定点。

基本概念

U轴和V轴：这两个轴定义了纹理贴图上的坐标系统。U轴通常是水平的，V轴通常是垂直的。
UV坐标：这是纹理贴图上的一个点，通常用一个二元组（u, v）表示。
UV面（UV Face）：这是一个由UV坐标定义的多边形，表示3D模型上的一个面应该映射到纹理贴图的哪个部分。
UV布局（UV Layout）：这是一个UV面的集合，通常以2D图像的形式表示，用于可视化整个UV映射。

正常贴了uv贴图

uv贴图实例效果

let uvTexture = new THREE.TextureLoader().load(link + './assets/uv.jpg');

//创建平面几何体

const planeGeometry = new THREE.PlaneGeometry(10, 10);

// 创建材质

const planeMaterial = new THREE.MeshLambertMaterial({
map: uvTexture,
});


const planeMesh = new THREE.Mesh(planeGeometry, planeMaterial);

scene.add(planeMesh);

演示地址

threejs 正常贴了uv贴图

没有设置uv贴图的效果

没有设置uv的话就不知道怎么贴图，所以就显示为空白了。

let uvTexture = new THREE.TextureLoader().load(link + './assets/uv.jpg');

//创建几何体

const geometry = new THREE.BufferGeometry();

// 使用索引绘制

const vertices = new Float32Array([
-1.0, -1.0, 0.0,
1.0, -1.0, 0.0,
1.0, 1.0, 0.0,
-1.0, 1.0, 0.0,
])

// 创建顶点属性

geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

const indices = new Uint16Array([0,1,2,2,3,0]);

geometry.setIndex(new THREE.BufferAttribute(indices, 1));

const material = new THREE.MeshBasicMaterial({
map: uvTexture,
})

const plane = new THREE.Mesh(geometry, material);
scene.add(plane);

演示地址

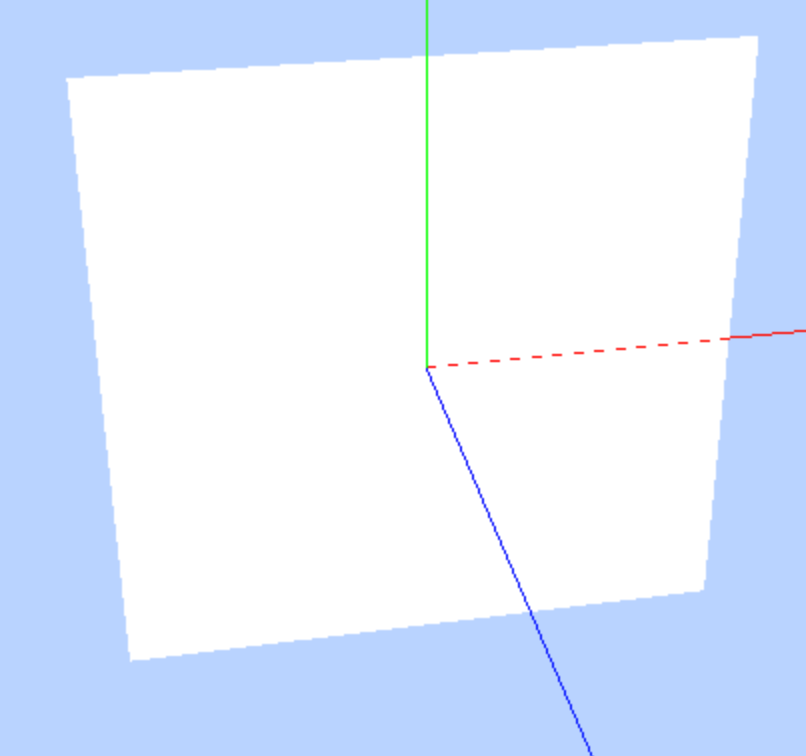

没有设置uv贴图的效果

手动设置uv坐标

实例代码

let uvTexture = new THREE.TextureLoader().load(link + './assets/uv.jpg');

//创建几何体

const geometry = new THREE.BufferGeometry();

// 使用索引绘制

const vertices = new Float32Array([
-1.0, -1.0, 0.0,
1.0, -1.0, 0.0,
1.0, 1.0, 0.0,
-1.0, 1.0, 0.0,
])

// 创建顶点属性

geometry.setAttribute('position', new THREE.BufferAttribute(vertices, 3));

const indices = new Uint16Array([0, 1, 2, 2, 3, 0]);

geometry.setIndex(new THREE.BufferAttribute(indices, 1));

// 一个顶点两个数值
const uv = new Float32Array([
0, 0, 1, 0, 1, 1, 0, 1  //正面
])

// 创建uv属性
// 设置2个数值为一组
geometry.setAttribute('uv', new THREE.BufferAttribute(uv, 2));

const material = new THREE.MeshBasicMaterial({
map: uvTexture,
})

const plane = new THREE.Mesh(geometry, material);
scene.add(plane);

在这个例子中，vertices 定义了一个矩形（或称为平面）的四个顶点在三维空间中的坐标。这四个顶点分别是：

左下角：(-1.0, -1.0, 0.0)
右下角：(1.0, -1.0, 0.0)
右上角：(1.0, 1.0, 0.0)
左上角：(-1.0, 1.0, 0.0)

这四个顶点通过两个三角形组成一个矩形，这由indices数组定义：第一个三角形由顶点0、1和2组成，第二个三角形由顶点2、3和0组成。

uv 数组则定义了这四个顶点在2D纹理上的坐标（也就是说，这四个点是如何映射到纹理贴图上的）。UV坐标是标准化的，范围从0到1：

左下角：(0, 0)
右下角：(1, 0)
右上角：(1, 1)
左上角：(0, 1)

简单来说，vertices数组定义了三维空间中的点，而uv数组定义了这些点如何对应到2D纹理上。在这个特定的例子中，因为你的矩形是一个简单的平面，所以UV映射相对直接和简单：每个顶点的UV坐标直接对应其在矩形上的位置。

这样，当Three.js渲染这个矩形时，它会使用这些UV坐标来正确地将纹理（由uvTexture定义）映射到矩形的表面。这就是vertices和uv两者之间的关系。

演示地址

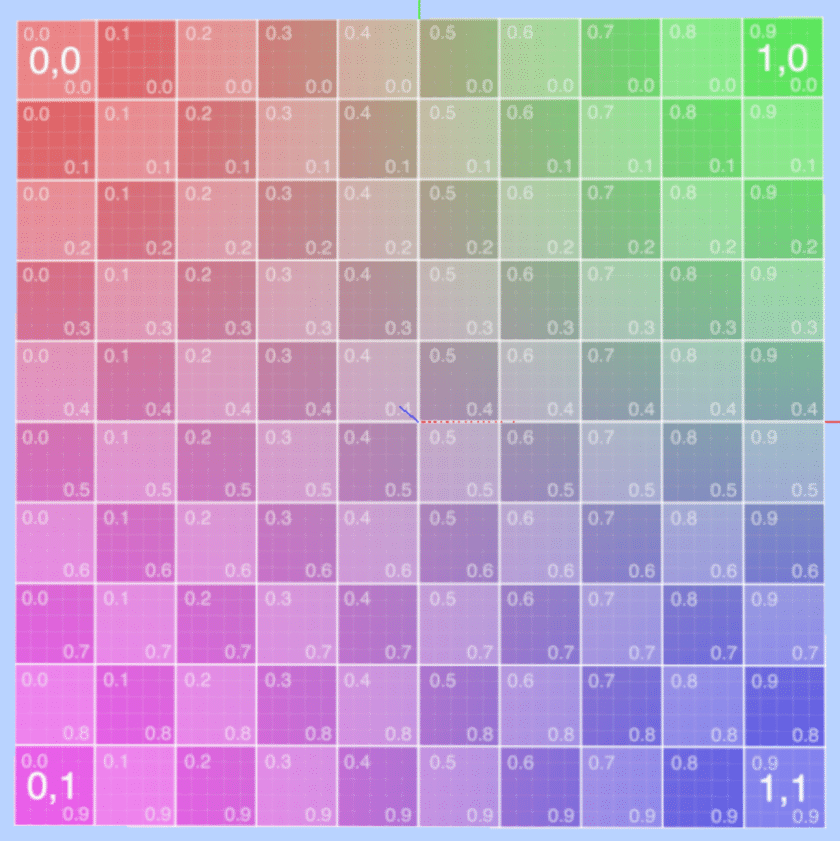

手动设置uv坐标

学习笔记

当前内容为 threejs视频教程 Three.js可视化企业实战WEBGL课 -Geometry进阶详解-全面讲解UV与应用-学习笔记

笔记代码

笔记代码项目基于vue3 vite js nodejs16 运行
